Правильная работа системы защиты эл.химической коррозии основывается в том числе на обеспечении хорошего контакта анодного стержня и корпуса бойлера. Именно поэтому сразу следует отметить, что в повседневном режиме функционирование изолированных и неизолированных анодов ни чем не отличается.
Итак, все же, в чем отличия и почему вообще эти две разновидности представлены ?
Основной конструкцией анодов всегда подразумевалось обеспечения контакта между стержнем и корпусом бойлера через тот или иной крепежный элемент, именно поэтому, до момента появления этих двух терминов “изолированный”, “неизолированный”, все аноды выпускались исключительно в единственном исполнении, которое сейчас мы называем неизолированный анод. Здесь и далее в статье, мы постараемся подчас в нарушение многих терминов, “бытовым языком” рассказать о различиях, (заранее просим прощения за нарушения и отступления от высокопарных научных изъяснений).
В некий исторический момент, часть производителей водонагревателей решила несколько упростить регламентные операции сервисных специалистов, в части проверки состояния элементов водонагревателей, и именно для этого в некоторой степени внесла изменения в конструкцию анодов. В опоре на физические и химические процессы протекающие в бойлере в части продления сроков службы (эл.химическая защита), в рамках которых, подразумевается в том числе протекание малых токов между анодным стержнем и корпусом бойлера. Стоит отметить, что в целом, использование подобных методов защиты используется во многих других областях техники, и подобный подход (оценка степени защиты путем измерения токов, протекающих между анодом и катодом) хорошо известно и применяется например в кораблестроении (защита металлических корпусов судов), иных промышленных областях.
Для обеспечения возможности проведения подобной регламентной операции, необходимо было обеспечить возможность наличия включения в эл.цепь между анодным стержнем и корпусом бака измерительного прибора. Именно этот основополагающий момент и стал решающим, для появления второго термина и типа – изолированных анодов. Поскольку все же мы говорим о массовом, бытовом сегменте, наиболее простым решением оказалось использование различных изолирующих элементов между анодным стержнем и непосредственно крепежной гайкой к корпусу.

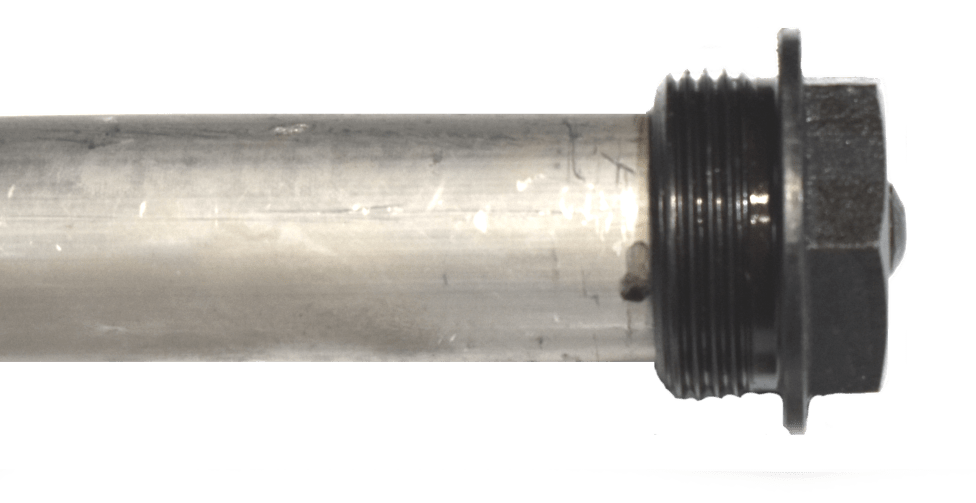

Конструктивно неизолированный анод выполнен подобным образом:
Анодный стержень неразборным образом соединяется с тем или иным крепежным элементом – шпилькой, различными переходными гайками. Цель – обеспечение контакта между анодным стержнем и корпусом бойлера через соединительные и переходные резьбовые части. Кстати, именно поэтому, при крепеже анодов не следует использовать различные фум-ленты, лен, пасты, жидкие иные изолирующие составы, т.к. при отсутствии хорошего контакта между стержнем и корпусом, защита полностью перестает работать.

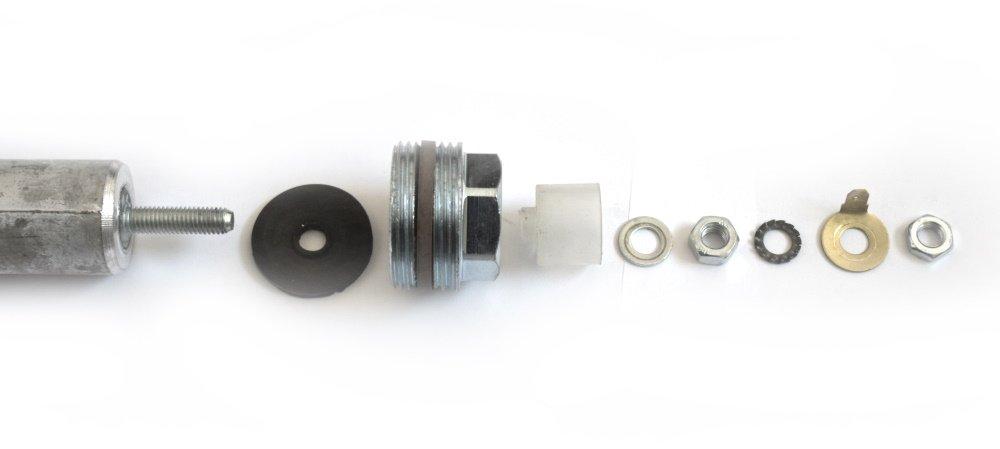

Конструктивно, изолированный анод выполнен по подобной схеме:
Анод выполнен единым изделием с крепежной шпилькой (как правило М8), и неким переходным элементом с изолирующими втулками, которые обеспечивают отсутствие электрического контакта между анодным стержнем, и крепежной гайкой к корпусу бойлера. Для обеспечения повседневной эксплуатации, в комплекте как правило идет также контактная пластина для соединительного провода между анодным стержнем и корпусом бойлера.
В целом следует сделать несколько итоговых выводов:
- По своему функциональному назначению, принципу работы изолированные и неизолированные типы магниевых анодов не имеют отличий.
- Неизолированные и изолированные типы анодов – взаимозаменяемы. Следует правда отметить, что в случае установки неизолированного анода вместо изолированного типа, утеряется возможность проверки тестером состояния, без разборки бойлера и съема стержня.
Также возможна и обратная замена – Используя различные переходные и крепежные элементы, кстати представленные в нашем ассортименте, Вы можете установить изолированный анод в Ваш бойлер, вместо штатного неизолированного: Переходные и крепежные элементы для анодов
Также, в нашем каталоге представлены электронные, нерасходуемые защитные аноды для водонагревателей, которые также возможно использовать вместо штатно установленных магниевых моделей: Электронные аноды для водонагревателей
